Чому підбір привода – не тривіальна задача
Мотор-редуктор здається простим вузлом: двигун плюс коробка передач. На
практиці це компроміс між десятком взаємопов’язаних величин, і помилка на старті коштує дорого. Саме тому підприємства дедалі частіше звертаються до постачальників, які допомагають підібрати рішення під конкретні технічні умови, бо просто продавати «по каталогу» вже недостатньо, і тут стане в пригоді prk.com.ua. Занизький момент призводить до перегріву й зупинки під навантаженням, завищений запас змушує платити за зайву потужність і габарити. До того ж привід працює в конкретних умовах: пил, вологість, обмежений простір для монтажу, характер навантаження. Універсального рішення тут не існує, тому підбір ведуть від задачі, а не від наявного на складі агрегату.
Ключові параметри: момент, оберти, ККД, умови монтажу
Головна величина – крутний момент на вихідному валу. Його визначають від опору робочого органу: ваги вантажу, опору конвеєра, густини середовища. Далі враховують пускові навантаження, адже старт часто потребує моменту в кілька разів більшого за робочий. Частота обертання вихідного валу задає швидкість процесу, а передаточне число пов’язує її з обертами двигуна. ККД показує, яка частка енергії дійде до механізму, а яка піде на нагрів редуктора. Умови монтажу диктують тип корпусу, спосіб кріплення, положення валу в просторі та клас захисту від пилу й вологи.
| Параметр | На що впливає | Типова помилка |
|---|---|---|
| Крутний момент | Здатність подолати опір | Беруть лише робочий, без пускового |
| Частота обертання | Швидкість процесу | Плутають оберти двигуна й вихідного валу |
| ККД | Нагрів і споживання | Ігнорують втрати в редукторі |
Після таблиці варто пам’ятати про запас: зазвичай закладають 15-30 відсотків, але не більше, бо надлишок так само шкідливий, як і нестача.
Типові помилки при виборі і як їх уникнути
Найчастіше привід підбирають за потужністю двигуна, забуваючи, що момент на виході залежить від передаточного числа. Друга помилка – орієнтація лише на номінальні оберти без урахування реального навантаження в пікові моменти. Коли ж задача вимагає високого крутного моменту за компактного монтажу, інженери найперше розглядають мотор-редукторы червячные одноступенчатые, бо саме в каталозі цього типу вже зібрані готові типорозміри під конкретні умови. Третя стосується середовища: агрегат ставлять у запиленому цеху, а беруть корпус без належного захисту. Ще одна – жорстке з’єднання валу з робочим органом там, де потрібна пружна муфта для гасіння ударів. Уникнути цього просто: спочатку описують задачу й умови, потім рахують момент і оберти, і лише після цього обирають тип редуктора.

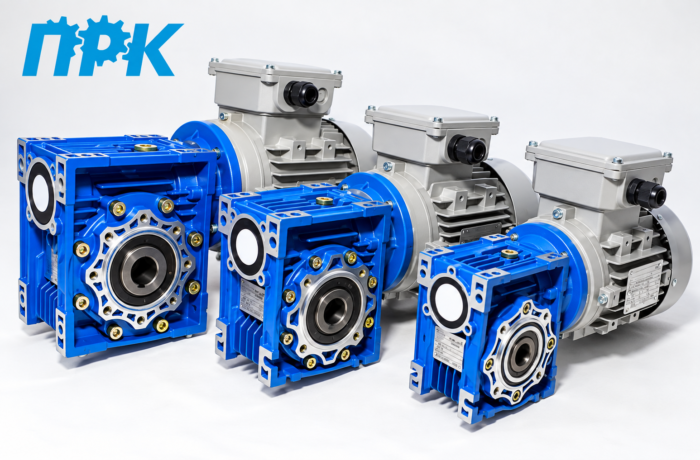

Коли ставити черв’ячний одноступінчастий мотор-редуктор, а коли інший тип
Черв’ячний одноступінчастий мотор-редуктор дає велике передаточне число в компактному корпусі. Він тихий у роботі, здатний до самогальмування, тому його часто беруть для підйомних механізмів і машин з обмеженим простором. Платою стає нижчий ККД і нагрів при тривалому навантаженні. Там, де потрібна висока енергоефективність і тривала робота, доцільніші циліндричні або планетарні редуктори. Для важких умов і ударних навантажень обирають планетарні моделі, а для простих передач з великим моментом – циліндричні дво- і триступінчасті.
Короткий чек-лист перед покупкою
- Порахуйте потрібний момент на вихідному валу з урахуванням пускових піків.
- Визначте робочу частоту обертання і потрібне передаточне число.
- Опишіть умови: пил, вологість, температура, доступний простір.
- Уточніть характер навантаження: рівномірне, ударне, реверсивне.
- Перевірте спосіб кріплення й положення валу в просторі.
- Закладіть запас 15-30 відсотків, але без фанатизму.
Правильно підібраний привід працює роками без втручання, тоді як поспішна покупка обертається ремонтами й простоями. Секрет у послідовності: від задачі до параметрів, від параметрів до типу редуктора. Не соромтеся уточнювати в постачальника характеристики під ваші умови, адже навіть схожі на вигляд моделі поводяться по-різному. Витрачений на розрахунок час завжди окупається надійністю обладнання.
